产品简介：

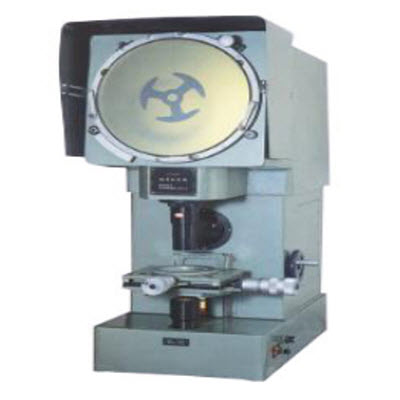

测量投影仪23JB（JTT300）主要对被测零件进行透射式轮廓测量，50X物镜带有反射照明系统，可检测物体外型轮廓及位置尺寸。测量投影仪结购简单，紧凑，成像清晰，操作方便。
23JB为轻型测量投影仪，照明系统和各倍率物镜均匀采用远心光路，使用照明均匀，**调焦误差带来的测量误差。
测量投影仪作为计量仪器主要用于各种外形工或表面形状复杂的机械零件和各种模具，刀具的检测，特别用于各种细小零件的检测，避免测量力对测量精度的影响，对于大批量检测尤为方便。
若需观察物体表面质量时，应选用50X物镜，并打开上照明反射系统电源开关，这样便可在投影屏上观测物件表面情况。
使用10X物镜时，须在暗室工作。
当更换灯泡后，使用前应先调整灯泡与聚光镜筒之位置，**投影屏上出现清晰的灯丝像止， 这样测量投影仪更能正常工作。
技术参数：
1、投影屏尺寸：Ф300mm
2、物镜：10X、20X、50X、100X(四选一，标配为10X物镜）
3、物方线视场：Ф30、Ф15、Ф6、Ф3mm
4、工作距离：55.12、81.94、16.99、25.52mm
5、工作台玻璃平板尺寸：Ф85mm
6、工作台*大荷重：1.5kg
7、工作台移动范围：横向 50mm, 纵向25mm；回转0°-360°
8、工作台移动读数格值：0.01mm；回转游标格值：0.03°
9、照明灯泡：24V 250W
10、电源：AC 220V 50Hz
11、外形尺寸：610*360*930
12、仪器重量：75kg
