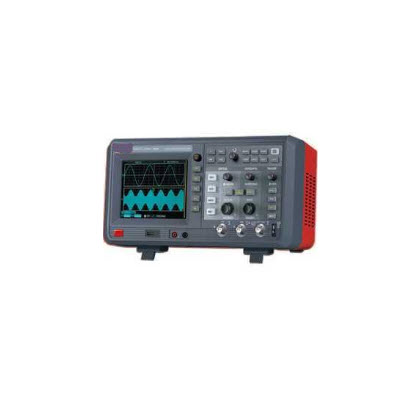

示波器特征 | 技术指标 |
通道 | 双通道 |
带宽 | 100MHz |
上升时间 | ≤3.5ns |
采样率范围 | 2GS/s （单通道），1GS/s （双通道） |
采样方式 | 采样、峰值检测、平均、包络 |
垂直偏转系数 | 1mV/div ～10V/div |
记录长度（*大） | 1024k |
采样率 | 实时：2GS/s 等效：50GS/s |
扫描时基 | 5ns～50s/div |
触发类型 | 边沿、脉宽、视频、斜率、LA |
波形参数自动测量 | ２７种:*大值、*小值、顶端值（高）、底端值（低）、中间值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面积、周期面积、频率、周期、上升时间、下降时间、正脉宽、负脉宽、突发脉宽、过冲、预冲、上升延迟、下降延迟、相位、正占空比、负占空比。 |
接口 | 标准配置：USB Device，USB Host，Pass/Fail，LA接口，万用表接口。选配：LAN和GPIB |
数学值 | 加，减，乘，除，反相，FFT |
附加功能 | 数字万用表、16通道的逻辑分析仪（采样率200MS/s）、6位硬件数字频率计、独特的双时基及多种设置功能的数字滤波功能。 |
应用范围 | 大专院校教学，科研，电子产品生产线，工业控制等 |
显示 | LCD、64K，彩色 320 × 240 |
万用表特征 | 技术指标 |
直流电压 | 400mV/4V/40V/400V | √ |
交流电压 | 400mV/4V/40V/400V | √ |
直流电流 | 4mA/40mA/400mA/4A | √ |
交流电流 | 4mA/40mA/400mA/4A | √ |
电阻 | 400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ | √ |
二极管/通断蜂鸣 | | √ |
一般特征 | |
电源 | 100-240V ACrms 45Hz-440Hz， CAT II |
LCD尺寸 | 对角145mm（5.7英寸） |
机身颜色 | 红色+灰色，白色+灰色 |
机身重量 | 3.8kg（净重） |
机身尺寸 | 336mm（宽）×177mm（高）×174mm（深） |
配件 | 探头×2（1：1，10：1可切换，可选配100：1），逻辑分析仪探头（UT-P06），电流/电压转换模块（UT-M03/UT-M04），万用表表笔×2，电源线，USB数据线，软件光盘 |
标准包装 | 纸箱，说明书 |
标准包装数量 | 2台 |
标准包装尺寸 | 540 × 425 × 325mm |
标准包装毛重 | 约 13.7 kg |
（1）屏幕捕获率高达2000wfms/s，可以更加仔细观察波形的细节;
（2）高达24kpts深存储深度，便于用户观察细节；
（3）1mV及2mV/div基线噪声小且基线漂移小，便于用户观测微小信号；
（4） USB-DEVICE 接口采用USB 2.0技术，界面和波形传输速度快；可以方便快捷的进行远程控制操作。
（5） 观测视频信号能触发稳定的显示进而分析信号细节部分，给关注视频信号的客户提供**的分析依据。
（6）具有XY功能:独特地XY显示方式，即能观察两个输入信号的波形，又能观察两个信号的李沙育图形。
