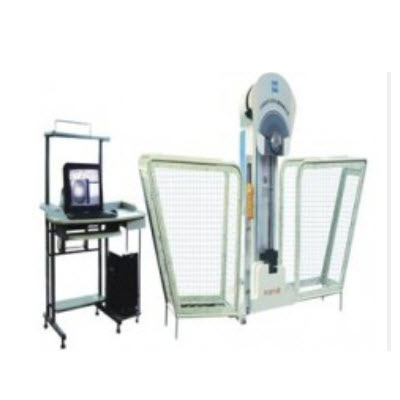

JB-W500C微机控制摆锤式冲击试验机
一、依据标准：
1、GB/T 3808-2002“摆锤式冲击试验机的检验”
2、GB/T 229-2007“金属夏比缺口冲击试验试验方法”
3、JJG 145-82 “摆锤式冲击试验机”检定规程
二．产品特点：
设备采用德国西门子S7—200系列PLC作为下位机控制，品牌电脑作为上位机控制，上位机程序采用VB编程，RS232通讯方式，完成上下位机的数据交换和指令传送，充分利用PC机的强大功能进行数据处理，报表处理等。采用内米控高精度的旋转编码器来获取摆锤的实时位置，获得冲击吸收功。具有系统可靠、稳定，数据准确等特点。
三、主要技术指标：
1、*大冲击能量： 500J/250J
2、*大冲击速度： 5.4m/s
3、摆锤升角： 150゜
4、主轴**打击中心的距离： 800mm
5、试样支座跨距： 40mm
6、试样支座端圆弧半径： R1—1.5mm
7、冲击刀圆弧半径： R2—2.5mm
8、冲击刀两斜面夹角： 30o
9、冲击刀厚度： 16mm
10、*小分辨力： 0.1J
11、电源： 50Hz 380V 250W
12、设备重量约 480Kg
13、试验机外形尺寸： 2124x600x1340mm
14、环境条件：周围环境无腐蚀介质，无震动，无强电磁场干扰．
