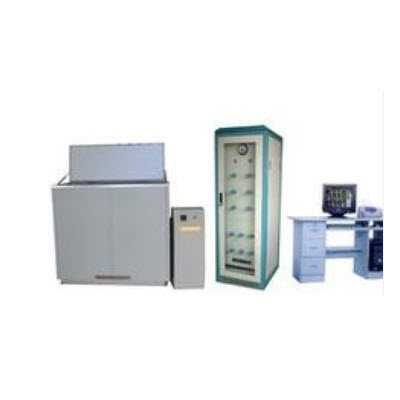

HG17-XGY-16P系列管材静液压试验机按照GB/T6111、GB/T15560标准进行设计，适用于对各种流体输送用塑料管材（如：PP-R、PP-B、PP-A、PPZ-X、PE、PVC及塑料复合管等）进行静液压和管材爆破试验。产品采用PLC控制，触摸屏人机界面控制，具有外型美观、结构简单、精度高、稳定性好、操作方便等特点，是研究所、质量检测部门及管材生产厂家**备的检测仪器。
一、控制方式：
本机采用可编程逻辑控制器（PLC）控制，使用液晶触摸屏输入控制数据和指令并显示控制运行过程及结果。试验完成或达到试验时间，自动停止工作。各路相互独立，互不影响，若一路试验完成或出现故障，不影响其他路的工作。
二、主要结构：
本试验机由压力控制系统、恒温介质箱和夹具三部分组成。
1、压力控制系统：主要由压力源、加压管路和电气控制三部分组成。压力源（即高压泵）用来对主压力系统按试验条件提供总压力，采用欧美进口或合资企业生产的优质大流量高压柱塞泵。加压管路由蓄能器、压力表、电磁阀、单向阀、过滤器、手动针阀、连接管路等部件组成，其中电磁阀为德国进口，压力传感器采用国产高端产品，管路为铜管，卡套快速连接，其他管件均为不锈钢管件。电气控制部分由触摸屏、PLC主控制器、AD转换模块、继电器、各种开关等组成。
2、恒温介质箱：主要由箱体、循环泵、加热器（冷凝器）和温度控制系统组成。其工作时根据用户设定温度，对介质箱中的水进行加热（制冷），逐步达到用户要求的温度。恒温介质箱分单热式和制冷制热式两种。
3、夹具：根据装卡方式分为A型（不带拉杆）和B型（带拉杆）两种类型。A型夹具一般适用于管径φ250以下的塑料管材，B型夹具一般适用于管径φ250以上的塑料管材。本系列夹具结构合理、夹紧速度快、密封可靠、拆卸方便的特点。
HG17-XGY-16P系列静液压和管材爆破试验软件采用全中文图形界面，在试验过程中可实时监控试验过程的时间-压力曲线，具有打印输出、存储试验数据及曲线和报告等功能。
三、技术参数
1、各路独立控压，压力范围：0.1Mpa-16MPa（任意设定）
2、压力显示精度：0.001MPa
3、控制精度：上限+2%、下限-1%
4、温度控制范围：1）5℃～95℃（制冷制热式介质箱）
2）常温～95℃（单热式介质箱）
5、温度控制精度：±1℃
6、时间显示范围：0～10000h
7、时间显示精度：1秒
8、试样规格：Ф16～Ф630mm
9、压力控制系统电源：AC220V、4kw
10、温度控制系统电源：AC220V、4.5kw
11、可长时间保存试验数据，输出测试曲线，可配打印机打印曲线及试验报告。
12、可订制1路~32路静液压试验输出及爆破试验输出。
