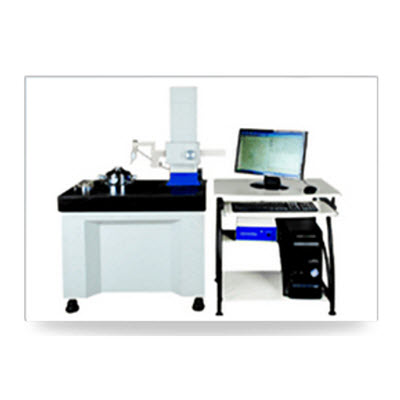

RS360Ｈ型圆柱度仪（圆柱度测量仪）技术描述-高精度型
一、RS360Ｈ型圆柱度仪（圆柱度测量仪）技术特点
u*先进的补偿算法，对Ｚ轴精度进行补偿
u可评定锥形柱体的轮廓度（小锥体）
u气浮运动轴系,精度保持长久
uZ轴光栅计数
u关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久
u业内**的高精度采集控制系统，控制系统所有电路按军品标准设计、生产及验收，能在-70。C ～+70。C的温度区间
内稳定工作
u模块化设计使用户维护成本降***低
u嵌入式PC保证用户连续工作，性能超越工控机
二、RS360Ｈ型圆柱度仪（圆柱度测量仪）测量能力
2．1 评价项目-与进口圆柱度仪（圆柱度测量仪）同样的多要素测量方式
各种环形零件的圆度、圆柱度、同轴度、同心度、平行度、垂直度、 跳动、圆柱体母线的直线度、 圆柱体端面的跳动、平整度
圆度评定方式(4种)：*小区域法、*小二乘法、*小外接圆法、*大内切圆
圆度滤波档位：2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、15-250
滤波形式：高斯（ISO标准）、2RC
可按要求定制*大1500rpa的滤波器
2．2 分析能力
波纹度分析、频谱分析、轮廓度分析、缺口/毛刺自动剔除、波形分析、谐波分析
2.3测量范围
*大回转直径：Ф320mm （可扩展**600mm，需定制周期)
有效测量高度：200mm(可扩展**500，需定制周期）
承载：23Kg(可选配43Kg,68Kg，更大需定制周期）
三、RS360Ｈ型圆柱度仪（圆柱度测量仪）技术指标
主轴回转精度：（±0.0125+3H/10000)μm
立柱精度（补偿后）：0.07μm /100mm,全长0.1μm
立柱对轴心回转中心线的平行度（补偿后）：0.2μm 全长
立柱有效精度行程：200mm
立柱光栅精度：1μm
R向传感器量程：±600μm,有效精度0.03μm
Ｒ向传感器*高精度：0.001μm
转速：5转/分钟（1.5~8转可调）
圆周采样点：4096点/圈
四、RS360Ｈ型圆柱度仪（圆柱度测量仪）驱动方式
Ｚ轴数控，Ｒ向手动
