1、用途及特点：

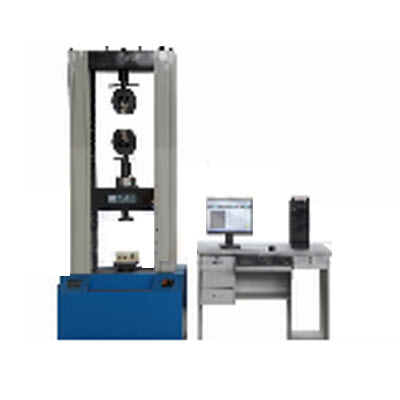

WDW-J系列微机控制电子**试验机由立柱和精密滚珠丝杠固定上横梁和工作台面，采用交流伺服电机及驱动器通过铝合金减速机和同步齿型带，带动滚珠丝杠使中横梁上下移动，实现材料试验的目的。该机配有三闭环控制系统，可对材料进行恒力、恒变形、恒速加载试验，可根据GB、ISO、ASTM、JIS、DIN等标准进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，可检测出材料的屈服强度、抗拉（压、弯）强度、延伸率、定伸强度、非比例强度、弹性模量等参数。
2、主要技术参数：
系列
WDW-J系列微机控制电子**试验机（高配型）
规格（kN）
0.2～5
0.2～20
5～20
50、100
200、300
500、600
结构型式
单臂式
小门台式
落地门式
双空间落地门式
*大试验力（kN）
0.2、0.5、1、2、5
0.2、0.5、1、2、5、10、20
5、10、20
50、100
200、300
500、600
试验力测量范围
0.4%～**FS
试验力示值*大误差
±0.5%
变形测量范围
2%～**FS
变形分辨率
0.01mm
大变形测量范围（选配）
10～500mm
大变形示值误差
示值的±1%以内
位移示值误差
示值的±1%以内
试验速度调速范围
0.05～500mm/min
0.05～500mm/min
0.05～250mm/min
速度控制精度
±1%
变形速率调节范围
0.005～5%FS/s
力控速率调节范围
0.005～5%FS/s
力控速率调节精度
±1%
恒力、恒应变、恒位移控制范围
0.5～**FS/s
恒力、恒应变、恒位移控制精度
±1%
有效拉伸空间
0～650mm
有效试验宽度
____
350mm
410mm
420mm/500mm
550mm
600mm
电源功率
0.5kw
0.8kw
1.2kw
1.5kw
3.0kw
4.5 kw
电源电压
常规电压220V, 也可根据使用地**的标准电压配置。
主机尺寸（mm）
400×300×1200
620×370×1240
700×410×1680
950×530×2100
1000×600×2300
1000×630×2400
重量（kg）
80
120
300
800
1200
1800
标准配置
主机1台，联想计算机1台，内置三闭环控制系统1套，惠普喷墨打印机1台，电子引伸计1套，手控操作盒1套；拉伸附具1套、压缩附具1套，弯曲附具1套；其它附具可根据用户要求制作。
WDW-500/600含液压夹紧附具1套，液压油源1套；
3、产品功能
（1）计算机控制及数据处理软件包
计算机数据处理软件采用基于WindowsXP操作系统平台，可满足不同材料的试验方法的需要，完成拉伸、压缩、弯曲测试要求。
该软件包括有以下主要特点：内核以Access数据库为中心，结合SQL语言，便于数据的求取，可方便地加入新的试验处理方法。主要功能：
l 多种试验控制方式任意选择，速控、力控、位移控制、变形控制可任意切换；
l 力值、变形、位移、试验速度同步测量和显示；加荷速度、恒力保持时间显示；
l 力-伸长、应力-应变、力-时间、应力-时间、伸长-时间、应变-时间等多种曲线实时显示。
l 可任意删除已做过的某个试样的数据。
l 可对曲线进行任意缩放操作、打印，并在曲线上选取参数点（屈服点、弹性等）。
l 参数计算采用VB+SQL语言，可靠、方便。
l 可求取金属材料的抗拉（压）强度、屈服强度、δ0.2、非比例强度、总伸长强度、延伸率等。
（2）控制单元：控制系统采用力、变形、速度三闭环控制，完全满足材料的恒应力加载试验的要求，控制精度稳定可靠。
（3）微机系统：采用联想品牌微机（包括：主机、17寸液晶显示器、标准键盘鼠标、大容量硬盘）作为主机，完成整机试验的设定、自动控制、数据采集、运算处理、显示打印试验结果等功能；配有试验机专用KQL-PowerTest2001中文版和英文版智能化测试软件包，可根据**标准、国际标准或用户提供的标准测量判断各种材料试验的各种性能参数，并对数据进行统计和处理；然后输出各种要求格式的试验报告和试验曲线。
（4） 操作方式：计算机界面操作，计算机自动控制；并配有手控操作盒，含6个按键（快升、快降、慢升、慢降、停止、清零），操作更方便，**可靠。
（5）**保护：设备配有机械限位保护、过载自动停机保护、过电流及漏电自动断电保护、应急开关等保护功能。
4、产品的优势
（1）、主机采用进口伺服电机及伺服驱动器作为动力源，同步带和滚珠丝杠副传动，使整个传动系统运行平稳，无噪音；更没有油污染。
（2）、设备外漆采用喷塑处理，在运输过程不易磕碰，外型美观大方。
（3）、根据用户的试验材料不同每台试验机都配有1套相应的拉伸夹具，也可根据要求更换拉伸夹具或增加不同的附具；
（4）全程通过计算机界面操作，配有手控盒微动或快动操作，方便轻松快捷。具有计算机自动处理功能和试验曲线显示，能测量材料的屈服强度等多种功能，也可打印A4幅面的试验报告；
（5）具有力、位移（变形）、速度三闭环控制功能，完全满足需恒应力加载的材料试验要求；也可作长时间保压、保拉试验；
5、产品的缺点
（1）该设备与WDW系列标准型微机控制电子**试验机相比，据有恒力、恒变形等三闭环控制功能，所以造价稍高；
（2）由于是电机驱动，所以适合300kN以下规格性价比较高，而500kN以上规格，造价比液压**试验机要高。
