→线材单向扭转试验
→线材双向扭转试验
→线材缠绕试验
→线材卷绕试验
→金属材料线材、双金属线、复合材料、裸电线等圆截面及异型截面导体(接触线等)单向扭转试验、双向扭转试验、卷绕试验测试及研究。
→检测线材在单向扭转、双向扭转中承受塑性变形的能力及显示线材的表面和内部缺陷。
→用于公称直径0.1mm～10.0mm金属线材、铜、铝及其合金、复合材料等单向扭转试验检测。
→用于公称直径0.1mm～10.0mm金属线材、铜、铝及其合金、异型截面导体(接触线等)、复合材料等双向扭转试验检测。
→本款线材扭转试验机适用公称直径或厚度0.1mm～10.0mm金属线材、铜、铝及其合金、异型截面导体(接触线等)、复合材料等缠绕性能试验检测、卷绕性能试验检测。
→线材围绕规定直径的试棒(芯轴)卷绕规定圈数，以观察线材的表面缺陷。
→重复卷绕试验或一次性卷绕试验。
→镀锌层附着性试验。
→扭转、卷绕双位一体。
依据标准
→ISO7800：2012(E)金属材料 线材 单向扭转试验方法(英文版)；
→ISO9649：金属材料 线材 双向扭转试验方法(英文版)
→ISO4101电梯钢丝绳用冷拉钢丝-技术条件
→ISO7802:2013(E)金属材料线材缠绕试验方法（英文版）
→GB/T239.1-2012《金属材料 线材第1部分：单向扭转试验方法》
→GB/T239.2-2012《金属材料 线材第2部分：双向扭转试验方法》
→YB/T5198-2015《电梯钢丝绳用钢丝》公称直径0.15～3.50mm；
→GB/T20509-《电力机车接触材料用铜及铜合金线坯》；
→GB/T3428-架空绞线用镀锌钢线/IEC60888：2006；
→GB/T17048-架空绞线用硬铝线/IEC60889；
→GB/T4909.4-《裸电线试验方法 第4部分：扭转试验》
→GB/T4909.7-《裸电线试验方法 第7部分：卷绕试验》
→GB/T2976-《金属材料 线材 缠绕试验方法》
重要特点
→NJR系列线材卷绕扭转试验机根据人体工程学设计，机宜人、人适机，符合人-机-环境系统，**、健康、舒适、**。
→高刚性、高稳定性、卧式载荷机架，液晶微电脑控制器，点阵式。
→本款NJR系列线材卷绕扭转试验机由加载系统、驱动系统、测控系统、数据采集、处理、控制、显示系统等组成。
→高精度拉紧力加力砝码。
→微电脑系统，多功能、易操控，中文界面，直观易读，多按键操作(可定制英文界面)
→滑动卡具，调整空间，轻松、快捷、摩擦阻力小。
→数字式锁定开关，自动控制，扭断锁存。运行**。
→自随式卷绕附具，自紧、自跟随、自调角度，保证线材卷绕紧密、无间隙。
→全数字数据采集处理系统，操作提示功能。
→电子自动计数，自动保存、实时查询。
→透明**防护罩、实时观察。
重要参数

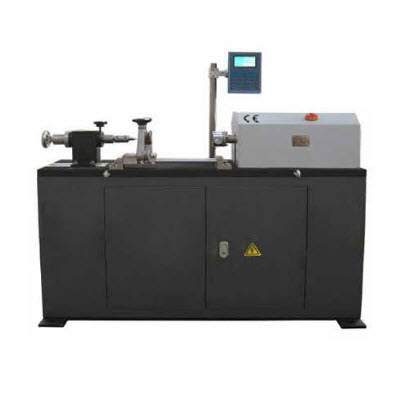

NJR系列;3mm/6mm/10mm线材扭转卷绕试验机
中国型号规格NJR-3NJR-6NJR-10
1检测线材直径0.1mm～3.0mm0.1mm～6.0mm0.1mm～10.0mm
2两夹头同轴度＜Ф0.1mm/1000mm
3滑动卡具平直度＜0.2mm/1000mm
4两夹头间*大距离300mm500mm
5可调扭转速度（r/s ）0.1～55；3；2；1.5；1；0.5；0.25；0.1；
6缠绕卷绕速度15 r/min
7计数分辨值360°/r
8夹持钳口硬度HRC55～65
9扭转拉紧力砝码公称抗拉强度相应力值的2%
10卷绕加力砝码公称抗拉强度相应力值的5%
11电源电压～220V 50Hz（须可靠接地）
12载荷机架尺寸（LWH）≈1250x560x1150mm≈1900x560x1150mm
13机器重量≈350kg≈500kg
主要配置
名 称内 容备 注
载荷机架卧式、高刚性、高稳定性1台
驱动系统交流调速电机及驱动器1套
测控系统微电脑，多功能、易操控1套
扭转附具 1套
缠绕卷绕附具自随式1套
拉紧力砝码精度≤±1%1套
防护罩 1套
随机工具 1套
技术资料说明书、装箱单、合格证、服务单1套
