大扭矩、小扭矩、高强度螺栓、普通螺栓扭转测试；主系统、副系统二合一；双位一体；多功能；
M8-M33mm；M36-M56mm；M60-m80mm；超长、超粗、高强度螺栓规格大范围测试；
螺栓长度L/b25 –500mm，大范围覆盖；
独特工装夹具，组合互换性强，安装、更换，方便、快捷。
本款高强螺栓连接副扭转系数试验机(主副系统双位一体)的主系统、副系统均可单独定制；主系统、副系统均能独立完成不同规格范围螺栓扭转性能测试。

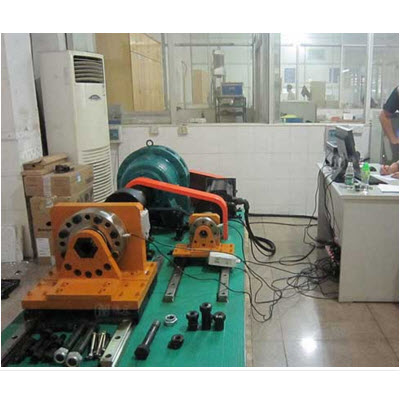

1．卧式、大跨度、高刚性、高稳定性的负荷机架。
2．载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
3.高精度测力器，线性宽，稳定性好，保证载荷的测力精度。
4.高速率、低振动、免维护、静音型交流伺服电机驱动系统。
5. 内置以太网接口。
6. 电路板采用光电隔离设计，抗干扰能力强。
7. 拥有多种完善的试验夹具，快速更换。
8. 宽泛的测试速度，0°～1080°/min内任意选择。
9. 全数字闭环、多通道、多功能、易操作的 测控软件；数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）；试验数据可随时保存、查询、调用。
9.1试验过程的自动控制，扭矩、应力、变形、扭转角度全闭环控制、显示，全键盘输入操作和控制模式智能设置系统；控制模式任意设置，无冲击，平滑切换，加载、卸载平稳。
9.2灵活的Excel或Word报告格式，默认格式及自编格式；多项排序，多类型输出。
9.3可重新读取已经完成的试验，模拟再现，数据再分析、多曲线叠加、比较、遍历。
9.4 试验曲线可任意选择坐标轴，可自由放大和缩小；可同时显示多个曲线扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等），可设需要的坐标，满度自调节。
9.5模块化、开放式编程，满足个性化要求。具有提示和向导功能。
9.6试验结束自动返回，智能、**、快捷。
9.7扭矩、扭转速度、扭转角自动跟随、自动显示、自动判定、自动处理。
10. 多重保护功能：过载、过流、过压保护；试样破断时**保护；紧急停机保护。
重要参数
LNP—10000N.m；20000N.m；30000N.m; 40000N.m；50000N.m;
1*大扭矩/主系统±10000N.m；±20000N.m；±30000N.m；±40000N.m；±50000N.m
2*大扭矩/副系统5% ～20% *大扭矩/主系统 (可定制)
3扭矩测量范围1%-**F.S
4扭矩分辨力1/±500000
5扭矩示值相对误差≤±0.5%; ≤±1.0%
6扭转速度0°～1080°/min / 正、反双向
7扭转速度相对误差≤设定值的±0.5%
8转角测量范围0°～∞
9转角分辨力0.01°
10*大轴力载荷/主系统10% ～20%*大扭矩/主系统 /kN (可定制)
11*大轴力载荷/副系统10% ～30%*大扭矩/副系统 /kN (可定制)
12轴力载荷测量范围1%-**F.S
13轴力载荷分辨力1/±500000
14工装夹具可调距离0～500mm范围内任意调节(主系统、副系统) / 可定制
15中心线同轴度误差1000mm 内≤Φ0.5mm
16试验机主轴中心高度≥100mm；200mm；300mm；400mm；500mm (可定制)
17设备功率3kW; 7.5kW; 15kW; 22kW;
18电源电压～380V±10%，50Hz（须可靠接地）
19螺栓扭转附具独特工装夹具，组合互换性强，安装、更换，方便、快捷
20螺栓、螺母规格M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M33、M36、M39、M42、M45、M48、M52、M56、M60、M64、M72； 螺栓长度L=25～500mm
重要配置
名 称内 容备 注
负荷机架卧式，大跨度、高刚性、高稳定性1台
主扭矩驱动系统进口交流伺服调速电机及驱动器1套
副扭矩驱动系统进口交流伺服调速电机及驱动器1套
主系统扭矩传感器动态、高精度1支
副系统扭矩传感器动态、高精度1支
主系统轴力传感器高精度1支
副系统轴力传感器高精度1支
测控系统全数字闭环、多通道1套
转角传感器主系统、副系统2支
检定杠杆 1套
砝码托盘 1套
螺栓试验夹具独特设计、专用、多种规格1套
随机工具 1套
技术资料说明书、装箱单、合格证、服务单1套
试验软件 1套
