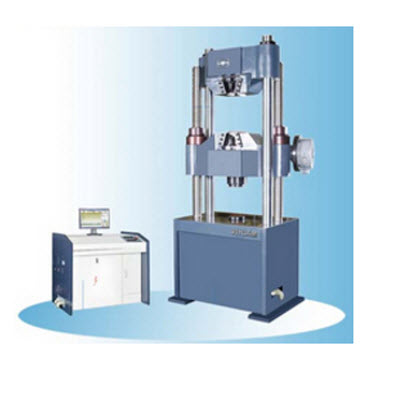

WAW-300C/600C微机控制电液伺服**试验机
一、产品概述
WAW-300C/600C/1000C型微机控制电液伺服**试验机，主要用于金属、非金属的拉伸、压缩、弯曲、剪切等试验。增加简单的附具和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。
二、适用标准
GB/T 228.1-2010《金属材料 拉伸试验 第1部分 室温试验方法》
三、功能特点
1.WAW-300C/600C/1000C型微机控制电液伺服**试验机，采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间油缸活塞采用间隙密封经久耐用
2.下横梁升降采用盘式电机、蜗轮蜗杆、螺母转动带动横梁升降
3.高精度油压传感器测力测量精度高，便于维修更换
4.采用进口液压油泵
5.采用进口电液伺服阀控制精度高
6.高精度测控系统控制精度高（自主产权）
7.软件技术（自主产权）……
四、技术参数
规格/型号
WAW-300C
WAW-600C
WAW-1000C
*大试验力（kN）
300
600
1000
力值测量范围
2%～**Fn,全程不分档
试验力准确度
±1%/±0.5%
活塞行程（mm）
250
250
250
位移测量（mm）
250 分辨力0.01
试验空间（包括活塞行程）长度（mm）
拉伸
600
600
600
压缩
500
500
500
柱间距离（mm）
530
650
650
主机质量（kg）
2300
3000
4200
变形测量放大器衰减倍数
0.2%～100Fn, 全程不分档
扁试样*大夹持宽度（mm）
76
80
70
扁试样夹持厚度（mm）
0～15
0～30
0～55
圆试样夹持直径（mm）
φ10～φ32
φ13～φ40
φ12～φ60
上、下压盘尺寸
φ125
φ125
φ160
弯曲支辊间距（mm）
350
600
800
弯曲支辊宽度（mm）
140
140
140
容许弯曲曲度（mm）
100
100
150
剪切试样直径（mm）
φ10
φ10
φ10
油泵电机功率（mm）
3
3
3
变形测量装置
引伸计
试验空间调整机构
盘式电机，蜗轮蜗杆传动
**保护装置
软件保护盒机械限位保护
超载保护
%2～5%
试验软件配置
时代之峰软件
主机外形尺寸（包括活塞行程）（mm）
1000x600x2330
1180x750x2633
1200x780x2870
控制柜外形尺寸（mm）
一体化控制柜1100x700x930
活塞移动速度（mm/min）
≥70
