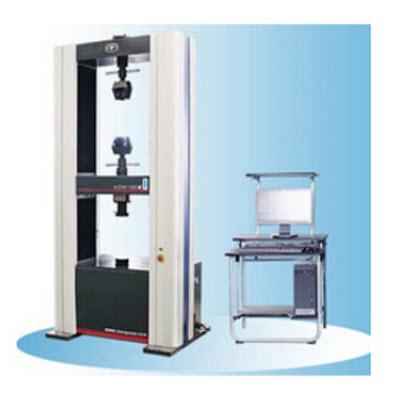

WDW-50E微机控制电子**试验机
一、产品概述
WDW-50E微机控制电子**试验机专门针对高等院校、科研院所而设计的新一代双空间微机控制电子**试验机。试验机主机与附具的设计借鉴了日本岛津的先进技术，外形美观，操作方便，性能稳定可靠。计算机系统通过数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，无污染、噪音低，效率高，具有非常宽的调速范围和横梁移动距离，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
WDW-50E微机控制电子**试验机采用调速精度高、性能稳定的全数字伺服调速系统及伺服电机作为驱动系统，全数字控制器作为控制系统核心，以Windows为操作界面的控制与数据处理软件，实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示，所有试验操作均可以通过鼠标在计算机上自动完成。良好的人性化设计使试验操作更为简便。综合以上各项技术，该机可以近乎**的实现试验力、位移等参数的闭环控制，可实现恒应力、恒位移等控制模式，并且各种控制模式之间可以平滑切换。
二、适用标准
GB/T228-2002《金属材料 室温拉伸试验方法》
GB/T7314-1987《金属压缩试验方法》
三、技术参数
技术指标/试验机型号
WDW-50E
特点
采用进口伺服系统和伺服电机，全数字化测量控制系统
*大试验力（kN）
50
主机刚度（kN/mm）
250
主机精度
主机所有重要零部件均采用日本进口大型加工中心加工，保证试验机的精度
精密滚珠丝杠精度
16μm/300mm E级所有精密滚珠丝杠副均为磨削加工
试验力测量范围
*大试验力的2%—**/0.4%—**
试验力准确度
优于示值的±1%（精密级为±0.5%）
试验力分辨力
*大试验力的1/300000
变形测量范围
0.2—**FN
变形测量准确度
在引伸计满量程的0.2%—**范围内，优于示值的±1%（精密级为±0.5%）
位移分辨力
0.001mm
力控速率控制范围
0.005—5%FN
力控速率控制精度
速率<0.05FN/s时，为±2%设定值以内；速率≥0.05FN/s时，为±0.5%、±1%设定值内
变形速率控制范围
0.005—5%FN
变形速率控制精度
速率<0.05FN/s时，为±2%设定值以内；速率≥0.05FN/s时，为±0.5%设定值内
位移速率控制范围
0.005mm/min—500mm/min无级，任意设定
位移速率控制精度
速率<0.01mm/min时，设定值在±1%以内；速率≥0.01mm/min时，设定值在±0.2%内
恒力、恒变形、恒位移控制范围
0. 5—**FN/s
恒力、恒变形、恒位移控制精度
设定值在≥10%FN时，设定值的±0.01%以内；设定值＜10%FN时，设定值的±1%以内
拉伸行程（mm）
600
试验空间宽度（mm）
575
主机外形尺寸（mm）
945×654×2176
附具形式
标配楔形拉伸附具、压缩、弯曲附具及用户提出的其他附具
电控系统安装方式
底置式
质量（kg）
700
电机功率
1.5
整机形式
落地式
