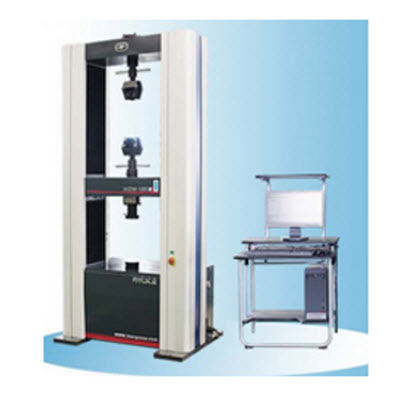

WDW-100E微机控制电子**试验机
一、产品概述
WDW-100E微机控制电子**试验机是我公司在原有机器的基础上进一步完善且满足**标准GB/T16491-2008 《电子**试验机》 而设计的新型整机。该产品外观新颖、特点鲜明、通用性强。该试验机采用国际上*先进、*可靠的电子**试验机的主机结构、日本松下公司生产的交流伺服调速系统和电机。PC机控制系统实现了试验力、试样变形和横梁位移等参教的闭环控制和符合**标准GB/T228.1-2010《金厲材料拉伸试验第1部分：室温试验方法》要求的数据处理，实现了试验力、试验力蜂值、横梁位移、试样变形及试验曲线的屏幕显示、试验数据的自动处理（根据相应的试验方法）和处理结果的磁盘存储。另外，国内**家实现了金属薄板r值、n值的自动测量与处理，特别设计的控制模式智能设置专家系统和网络数据庠技术的应用，使该试验机在技术上达到了国际先进水平。
二、功能特点
1.主机机构：
单传感器.双空间结构，双空间机型在使用时拉伸或试验传感器的受力方向都是一致的，避免了传感器双向受力。
2.关键零件的加工：
关键零件均采用日本进口大型加工中心加工，且配以无见习精密滚珠丝杆传动，从而有效保证了试验机的准确度和试验机的耐久性
3.铝合金外型：
独立于机架外的流水型铝型材外罩以及镶嵌式装饰条可根据用户要求定制色彩，且易于机器的维护。
4.主机机架：
采用离精度、无间隙精密滚珠丝杠，提离了传动效率和位移精度。采用高强度光杠固定上横梁及工作台面，构成高刚性的光机结构。
5.夹具：
操作方便，夹持可靠的各种材料的专用夹具。
6.遥控食：
具有手动控制、电动等功能。
7.试验力测量装置：
采用高稳定性、高精度应变式力传感器（美国进口）,确保试验力示值误差极限在±0.5%以内，可同时使用多个传感器，实现宽范围的试验力测量。
8.急停：
在遇到意外情况下，能够可靠、迅速的锁定设备。
9.控制传动系统：
采用进口全数字式交流伺服器，控制高精度.高响应频率的交流伺服电机，保证传动系统的效率高、噪音低、传动平稳，并且保证速度示值允许误差极限在±0.2%以内。
10.微机控制系统：
虚拟仪器技术的**应用，使试验力、变形、试验曲线和所有的人机交互操作所需按扭均在屏幕上"真实”的显示出来，所有操作只要一只鼠标赛就能完成。
11.试金**控制器：
试金**的控制器，**的实现试验机闭环控制功能的*高境界。
三、技术参数
*大试验力
1OOkN
试验力准确度
优于示值的±1%/±0.5% （精密级为±0.5% )
力值测量范围
*大试验力的0.4%-** FN
变形测量准确度
在引伸计满量程的0.2%-**
范围内优于示值的± 1% (精密级为±0.5% )
横梁位移测量
分辨力0.001mm
横梁速度范围
0.005mm/min - 5OOmm/min无级谓速：任意设定
试验空间宽度
600mm
附具形式
标配楔形拉伸附具、压缩附具、弯曲附具、及用户提出的其它附具
主机外形尺寸（宽X深X高）
1010 X 750 x 2210(mm)
整机形式
落地式
质量
1100kg
