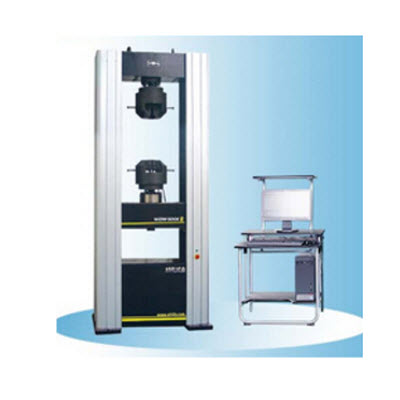

WDW-500E/600E微机控制电子**试验机
一、产品概述
WDW-500E/600E微机控制电子**试验机采用双空间结构、铝合金外罩，上空间拉伸、下空间压缩及弯曲。电子**试验机主机部分由导向立柱、上横梁、中横梁、工作台组成落地式框架，传动部分安装在工作台下部，负荷传感器安装在中横梁上面，外罩包住导向立柱和滚珠丝杠副。交流伺服电机通过精密减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现对试样的加荷与卸载。该结构保证机架具有足够的刚度，同时实现**、平稳传动。主机关键件在加工中心上加工，保证了整机的几何精度，采用E5级滚珠丝杠副提高了整机的传动精度。
二、功能特点
1.交流伺服驱动器和交流伺服电机，性能稳定、可靠，调速比可达1：100000。
2.具有过载、过流、过压、位移上下限位和紧急停止等保护功能。
3.电气控制线路参照国际标准，符合**试验机电气标准，抗干扰能力强，保证了控制的稳定性，试验数据准确性。
三、技术参数
技术指标/试验机型号
WDW-500E/600E
特点
采用进口伺服系统和伺服电机，全数字化测量控制系统
*大试验力（kN）
500/600
主机刚度（kN/mm）
1000
主机精度
主机所有重要零部件均采用日本进口大型加工中心加工，保证试验机的精度
精密滚珠丝杠精度
16μm/300mm E级所有精密滚珠丝杠副均为磨削加工
试验力测量范围
*大试验力的2%—**/0.4%—**
试验力准确度
优于示值的±1%（精密级为±0.5%）
试验力分辨力
*大试验力的1/300000
变形测量范围
0.2—**FN
变形测量准确度
在引伸计满量程的0.2%—**范围内，优于示值的±1%（精密级为±0.5%）
位移分辨力
0.001mm
力控速率控制范围
0.005—5%FN
力控速率控制精度
速率<0.05FN/s时，为±2%设定值以内；速率≥0.05FN/s时，为±0.5%、±1%设定值内
变形速率控制范围
0.005—5%FN
变形速率控制精度
速率<0.05FN/s时，为±2%设定值以内；速率≥0.05FN/s时，为±0.5%设定值内
位移速率控制范围
0.005mm/min—250mm/min
位移速率控制精度
速率<0.01mm/min时，设定值在±1%以内；速率≥0.01mm/min时，设定值在±0.2%内
恒力、恒变形、恒位移控制范围
0. 5—**FN/s
恒力、恒变形、恒位移控制精度
设定值在≥10%FN时，设定值的±0.01%以内；设定值＜10%FN时，设定值的±1%以内
拉伸行程（mm）
650
试验空间宽度（mm）
600
主机外形尺寸（mm）
1150×770×2717
附具形式
标配楔形拉伸附具、压缩、弯曲附具及用户提出的其他附具
电控系统安装方式
底置式
质量（kg）
2800
电机功率
5
整机形式
落地式
