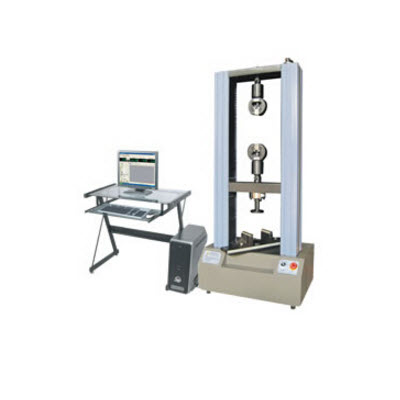

WDW系列微机控制电子**试验机（0.01-0.5吨）
一、产品概述
WDW系列微机控制电子**试验机是在我公司在原有机器基础上进一步完善并满足**标准GB/T16491设计的新型整机。计算机系统通过全数字控制器，经调速系统控制交流伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，实现了试验力、试样变形和横梁位移等参数的闭环控制，符合**GB/T228《金属材料室温拉伸试验方法》要求的数据处理，实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示、试验数据的自动处理（根据相应的试验方法）和处理结果的磁盘存储。另外该**试验机配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该试验机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
二、功能特点
1.选择附加力传感器可扩大测量范围；
2.力控速率调节范围也可以按应力速率选择，应力速率=力控速率/试样原始横截面积；
3.变形速率调节范围也可以按应变速率选择，应变速率=变形速率/试样原始标距；
4.力控速率和变形速率都和试样的材料有关，其范围都不能超出位移速率调节范围；
5.为了避免力传感器产生**变形，在进行长时间保持试验时， 试验力*好不要超过传感器满量程的50%；
6.有效拉伸空间为安装好标准拉申夹具后的试验空间，如夹具不同，其数值将有所区别；
7.有效拉伸空间和有效试验宽度可以扩展，订货时请特别申明；
8.“/”前后的数值为可选数值。
三、技术参数
型号
WDW-01
WDW-02
WDW-05
WDW-1
WDW-2
WDW-5
*大试验力
100N
200N
500N
1KN
2KN
5KN
主机结构（可选定）
单臂式结构
试验力测量范围
*大试验力的0.4%-**
试验力测量精度
优于示值的±1%（精密级为±0.5 %）
主机精度
主机所有重要零部件均采用进口大型加工中心加工，保证试验机精度
试验力分辨率
1/300000 (全程不分档或等效6档)
测量位移分辨率
WDW系列微机控制电子**试验机 分辨率高于0.001mm
横梁移动速度
0.001-500mm/min，无级调速
大变形测量范围
10mm-800mm
变形测量精度
在引伸计满量程的2%-**范围内，优于示值的±0.5%
速度控制精度
±1%(0.01~10mm/min);±0.5%(10~500mm/min)
恒力、恒变形、
恒位移控制范围
0.2%-**FS
恒力、恒变形、
恒位移控制精度
设定值<10%FS时，设定值的±1.0%以内；设定值≥10%FS时，设定值的±0.1%以内
变形速率精度
速率< 0.0 5%FS时，±2.0%设定值内；速率≥0.05 %FS时为±0.5%设定值内
试验拉伸空间(可定制)
800mm
试验宽度空间(可定制)
不限
夹具形式(可定制)
标配拉伸附具，选配压缩附具、弯曲附具及用户提出的其他附具形势
压盘尺寸(可定制)
φ100mm
整机电源
单相，220V±10%，50Hz，功率：2kW
工作环境
室温-35℃，相对湿度不超过80%
主机尺寸(可定制)
600mm×360mm×1650mm
整机重量
180kg
