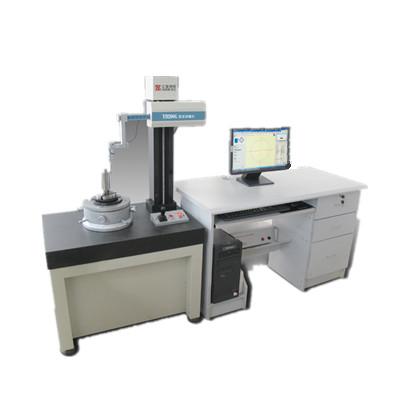

性能特点如下:YD200G型多功能圆度测量仪是以精密气浮主轴为基准,采用计算机测量系统的转台式通用型圆度仪,主要用于圆环、圆柱等回转体工件的的圆度、波纹度、同轴度、同心度、垂直度、平行度等参数的测量,广泛应用于汽车零件、轴承、纺机、油泵油嘴、航空航天等精密机械制造企业和大专院校、科研院所、计量机构等。仪器主要由高精度气浮主轴、精密调平调心工作台、花岗岩台面、电动花岗岩立柱、高精度电感测头、精密旋转编码器、驱动控制电箱、高精度测量电箱、空气过滤干燥系统以及基于windows XP的专用测量分析软件组成。
*仪器特点:主轴采用超高精度的气浮轴,使仪器具有旋转精度高、稳定性好、承载能力强、非接触、不磨损、长寿命的优点,达到**一级精度标准。
工作台面和立柱采用天然花岗岩材料使仪器机械性能更加稳定可靠、不变形、不漂移、造型美观。
两级内置空气过滤器、一个保护压力继电器和一个油水分离器装置,使压缩空气工作气压稳定、干净、干燥,确保气浮主轴旋转稳定性好,精度高。
主轴电机采用高精度调速电机,使仪器主轴旋转平稳可靠
传感器垂直和水平运动采用直线电机驱动,使仪器操作方便,调整精准。
采用2048线/周的高精度旋转编码器,保证数据采样分辨率。
仪器的电感信号测量电路为本公司自主研制的高精度LVDT专用线路,测量精度和稳定性处于国内**水平。
基于windowsXP操作系统的专用测量分析管理软件具有自动采集、自动修正偏心、仪器校准、数字滤波、符合*新ISO标准的测量参数评定、测量结果数据库存档、打印输出等功能.
技术参数:
型号 项目 | YD200G/A | YD200G/B | YD200G/C |
测量项目 | 圆度、波纹度、同心度、同轴度、平行度、平面度、垂直度、偏心、跳动量。 |
主轴精度 | ±0.035μm | ±0.025μm | ±0.0125μm |
系统精度 | ≤0.08μm | ≤0.05μm | ≤0.03μm |
主轴转速 | 5r/min |
转台*大载荷 | 40 kg |
转台有效直径 | 200 mm(可扩展**260mm) |
工件*小内径 | 3mm |
测量高度 | 300mm(可扩展**400mm) |
旋转工作台 | 精密调平调心 |
传感器移动 | 操纵杆电动控制 |
量程范围 | ±50μm, ±100μm,±400μm |
测量分辨率 | 0.01μm |
*大采样分辨率 | 8192点/周 |
数字滤波档 | 2-15、2-50、2-150、2-500、15-150、15-250 |
放大倍数 | 400、1000、2000、4000、10000、20000、40000、80000、100000 |
圆度评定方法 | *小二乘圆LSC、*小区域圆MZC、*大内切圆MIC、*小外接圆MCC |
其他功能 | 谐波分析、斜率分析、数据库存档 |
扩展功能 | 部分圆弧圆度评定、电机换向器圆度、片间差测量 |
选配件 | 精密三爪卡盘、部分圆弧评定软件、电机换向器测量软件 |
工作气压 | 0.40～0.43MPa |
气源压力 | 0.45～0.80Mpa |
主机外形尺寸 | 长×宽×高:800mm×500mm×1450mm |
主机重量 | 约220kg |
