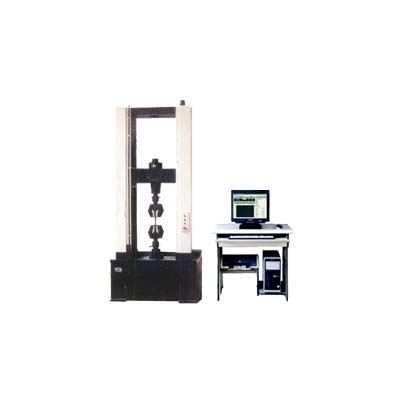

结构组成及特点: 1、结构组成: ①门式主机(采用滚珠丝杠); ②拉伸夹具1套,(300kN以上规格试验机含液压自动夹紧装置1套,包括液压源和液压夹具); ③抗压、抗弯附具1套; ④引伸计1只; ⑤交流伺服调速系统1套(日本松下); ⑥交流伺服调速电机1台(日本松下); ⑦光电编码器1只; ⑧联想品牌计算机1台,打印机1台; ⑨试验机软件配置:Windows98中文平台下的试验软件1套。 2、功能特点: ①可对金属、非金属以及构件等进行拉伸、压缩、弯曲、剪切、撕裂、剥离等多种试验。 ②闭环控制自动换档,对试验结果自动存储;试验过程中可根据负荷的大小自动切换适当量程;试验结果可任意存取,随时可以模拟再现;多个式样特性曲线可用不同颜色叠加再现;试验曲线可随时跟踪显示,曲线上的任意段可进行放大、分析;试样拉断、过载、过电流自动保护停机。
技术参数:
型号
WDW系列微机控制电子**试验机
*大试验力(kN)
0.2,0.5,1,2
5,10,20,30
50,100
200
300
500
精度等级
1级
有效测力范围
满负荷的2%-**
测力精度
示值的±1%以内
结构形式
单柱式
门式
有效试验宽度
--
400mm
500mm
600mm
有效拉伸空间
650mm
试验速度范围
0.05-500mm/min
0.05-300mm/min
速度精度
位移测量精度
变形测量系统
大变形引伸计(选配)
小引伸计1只
主机尺寸
520*300*1400 mm
660*420*1700mm
840*600*1850mm
900*650*1900mm
1000*650*2500mm
1200*880*2500mm
电源
220v±10%500w
220v±10%750w
380v±10% 1.5kw
380v±10%2.8kw
380v±10%3.2kw
重量
100kg
600kg
800kg
1000kg
1200kg
1500kg
