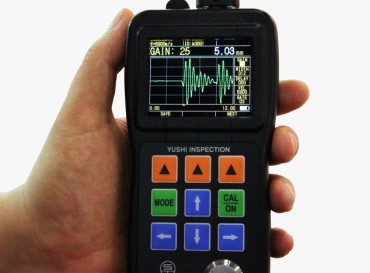

性能和特点:我厂生产的UM-5彩屏带A扫功能测厚仪可以使用户在屏幕上能直接看到彩色超声信号波型
( 或A扫描),这对于需要验证厚度读数是否正确的场合是**关重要的。许多情况会引发错误的
厚度读数甚**无读数,根据波形能轻松找到问题所在,然后根据波形仅需 对增益(GAIN)、
消隐(BLANKING)、闸门(GATE)这三个参数做适当调整,就可得到正确的厚度读数。
波形的用处:根据波形验证厚度读数,根据波形找到问题所在,根据波形寻求解决之道,根据
波形调整参数解决问题。
技术参数:工作原理
使用双晶探头的超声波脉冲/回波法
测量范围
0.5**508毫米(0.02**20英寸)
取决于所用探头、材料、表面状况和温度
单位和显示分辨率
毫米-0.01,0.1
英寸-0.001,0.01
显示模式
l 厚度值模式
l A扫描或波形模式
l *小/*大值捕获模式
l 差值/减薄率模式
V路径修正
自动V声程修正,补偿双晶探头的非线性度
示值误差
±0.05mm (25mm以下)
±0.2% H (100mm以下)
±0.5% H (100mm以上)
注:H为被测物厚度
重复性
±0.05mm
显示屏
320×240点阵,2.4寸真彩屏
测量速率
每秒4次测量
材料声速范围
500～9999m/s,0.0197～0.3937in/us
质保期
2年
工作语言
中文
电源
两节1.5V AA电池
操作时间
两节5号电池,使用时间大于36小时
自动关机
5分钟无操作后自动关机
工作温度
-10℃～+50℃,有特殊要求可达-20℃
尺寸
153mm×76mm×37mm (H×W×D)
重量
含电池280g
标准配置
UM-5测厚仪
标配探头
仪器箱
两节1.5V碱性电池
耦合剂
操作手册
附件
多种可供选择的探头;阶梯试块;耦合剂及高温耦合剂
