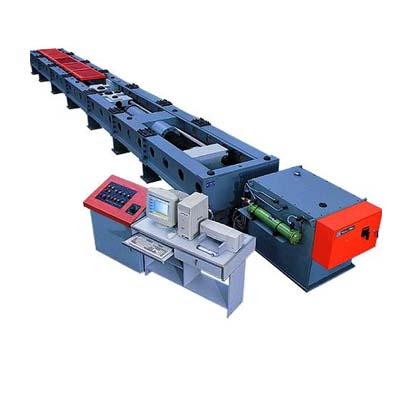

微机控制电液伺服绝缘子卧式拉力试验机 WLW-600B

★ 主要用途:
WLW-J系列微机控制电液伺服绝缘子卧式拉力试验机,采用型钢焊接框架,单出杆双作用活塞缸施加试验力,负荷传感器测力,根据试样规格长度可有级调整拉伸空间,计算机屏幕控制并显示试验力及试验曲线,按试验方法的要求自动处理试验数据,本机为板材类产品拉伸试验专用设备, 也适用于对金属材料或非金属材料的抗拉强度试验。具有操作灵活方便,加载平稳,机体承载能力强等优点。
★ 性能特点:
1 主机:
1.1机架采用型钢焊接,通过前后夹头座、油缸及前横梁组成系统主结构;
1.2后夹头座采用手动推动方式进行试验空间有级调整;
1.3主机外形在满足卧式试验设备技术要求的基础上进行设计,造型简洁明快、比例协调、色彩搭配合理,使试验设备的稳定性、**性、美观性达到**统一。
2 油源系统(泵站):
2.1 10l/min,30MPa恒压泵组:采用国内知名品牌电机,进口低噪声高压齿轮泵。
2.2 电机安装配有减振装置(选用减振垫),以减小振动和噪音;
2.3油箱:全封闭标准油箱,容积80升,配油温计、油位计,精密压力过滤器,空气滤清器等并带有油温、液位、油阻保护与指示装置,根据油路的使用要求配高精度的滤油装置。
2.4具有温度过限、滤油器堵塞、液位过低等自动停机或报警功能;
2.5管路系统:主油缸加载器、夹头作动器的液压管路采用高压软管连接。
3 控制系统:
3.1 数字化双通道控制系统,结构一致,提高了各通道的互换性;
3.2 计算机屏幕完成集成的数据控制显示与试验曲线显示功能;
3.3 数据存储功能完善,可进行历史数据再现与图形显示;
★ 技术参数:
