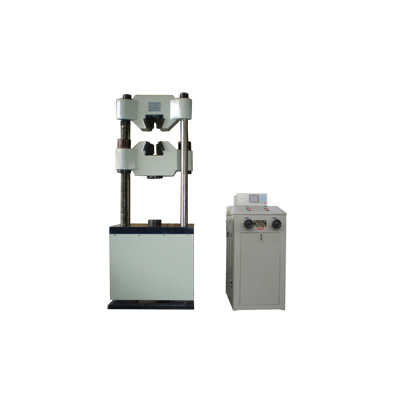

性能和特点:1.本系列产品为油缸下置,双空间框架结构,拉压间距可自动调节,液压自动夹具,设置手动、自动两种控制方式。控制单元采用计算机和电液伺服控制系统组成,具有应力、应变、位移三种闭环控制方式。试验数据可任意存取,并可实现数据和曲线的再分析,局部放大和数据再编辑、试样、环境、测试条件可编程,能自动求出材料的各项力学性能指标,并打印出完整的试验报告和曲线。
2.本系列产品**符合《GB/T2611-2007》、《GB/T16826-2008》、《GB/T228-2002》、《GB/T232-1999》等标准的要求.
3.控制系统:
A.采用高精度放大器及24位高精度A/D转换器,有效内码±120000,试验力测量分辨率达1/120000,测量范围内连续测量不分档,测量精度优于1级;
B.试验机的位移测量分辨率达0.0025mm, 用于测量和控制活塞的位移;
C.试验机的变形测量分辨率达0.00025mm,用于测量和控制试样的标距内的变形量;
D.采用自主开发的数字伺服阀作为控制执行元件,抗污染能力强,可实现长期无故障运行;
E.采用PID控制策略实现等速试验力、等速应变、等速位移、等速应力等控制模式,具有人机交互设定专家系统控制模式;
F.在以手动、自动两种控制试验进程的同时,完成试验机的试验数据屏幕显示,用户可以根据自己的需要设计试验机的复合型控制模式;
G.测控系统软件可在Windows98/2000/XP操作系统下工作,采用标准数据库管理试验数据,并可提供联网数据接口,
H.具有试验力、峰值、试样变形、活塞位移、试验曲线的屏幕显示功能;实时显示试验曲线,可任意选择显示的坐标,如:应力—应变、载荷—变形、载荷—位移、载荷—时间、位移—时间、变形—时间等,并可在一个页面内同时显示三个曲线,曲线可局部放大;
I.可以满足GB/T228-2002《室温材料金属拉伸试验方法》对力学试验及数据处理的要求,金属拉伸试验中可自动求取Fel、Feh、Fp、Ft、Fm、Rel、Reh、Rp、Rt、Agt、Z、A、Rm等参数,也可对Fel、Fm等进行人工认定,并据此打印结果。可根据要求打印不同内容的报告和曲线。采用开放式的EXCEL报表形式,方便用户管理;测试原始记录值、报告值按标准GB/T228的要求修约;
4.适用标准与数据处理:
A.用户可以定制符合**标准或其它标准要求的数据处理软件;
B.试验过程能够模拟再现和试验数据的再分析。
技术参数:
型号规格 | WAW-100B | WAW-300B | WAW-600B | WAW-1000B | WAW-2000B |
*大试验力(kN) | 100 | 300 | 600 | 1000 | 2000 |
示值相对误差*大允许值 | ±1% |
试验力测量范围(kN) | 1%—** |
应力速率控制范围 | 0.2%-5%FS/s |
位移速率控制范围 | 0.6㎜/min-60㎜/min |
试验应变速率调节范围 | 0.00025/S-0.0025/S |
*大拉伸空间(mm) | 560 | 650 | 650 | 620 | 700 |
*大压缩空间(mm) | 530 | 600 | 600 | 520 | 600 |
圆试样夹持直径(mm) | Φ6～Φ22 | Φ10～Φ32 | Φ13～Φ40 | Φ14～Φ45 | Φ20～Φ70 |
扁试样夹持厚度(mm) | 0～15 | 0～15 | 0～30 | 0～40 | 0～50 |
弯曲支点*大间距(mm) | 400 | 360 | 360 | 600 | 600 |
剪切试样直径(mm) | Φ10 |
两侧支柱间距(mm) | 460 | 450 | 450 | 560 | 580 |
总功率(kW) | 1.2 | 2 | 2.1 | 2.1 | 6 |
外形尺寸(mm)(长×宽×高) | 主机 | 700×450×1780 | 940×630×2045 | 940×630×2045 | 920×610×
2200 | 1200×850
×2900 |
控制台 | 1100×600×860 |
净重(kg) | 1500 | 2000 | 2000 | 3100 | 5500 |
