产品概述:
LMS系列数显式矿用锚杆(锚索)拉力试验机主要用于锚杆、锚索、树脂锚杆的破断性试验及承载力试验。

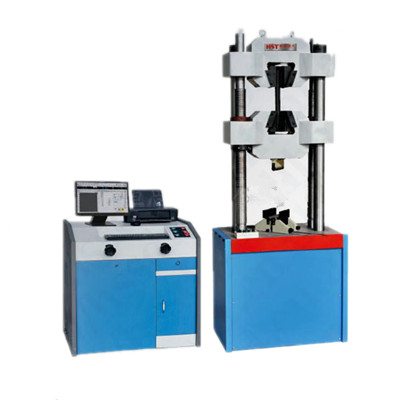

本机由四立柱双丝杠油缸下置式主机及油源控制柜组成。拉伸空间位于主机上方,压缩、弯曲试验空间位于主机下方即中横梁和工作台之间。试验空间的调整通过中横梁移动来实现,中横梁升降采用链条传动。
本机试验过程采用液压手动加荷、传感器测力、数显表屏幕实时显示*大力、具有自动存储、打印功能。试验完成后自动求取材料的*大力、抗拉强度试验结果。
产品特点:
LMW-600D屏显式矿用锚杆(锚索)拉力试验机配有符合MT 146.2-2011、MT942-2005等标准的专用拉伸辅具及压缩辅具,可满足螺纹钢拉伸试验、锚杆拉伸试验、锚固力拉伸试验、钢绞线拉伸试验、锚索拉伸试验、锚杆用托盘压缩试验。
技术参数:
6.1、*大试验力:600kN;
6.2、试验机等级:1级;
6.3、试验力分档:全程不分档等效四档(全程分辨率不变);
6.4、试验力有效测量范围:2%～**FS;
6.5、试验力测量准确度:优于示值的±1%;
6.6、油缸行程:150mm;
6.7、拉伸压缩空间:试样及夹具装夹完毕后剩余移动或拉伸尺寸为≥250mm;
6.8、立柱中心间距:540mm;
6.9、螺纹钢及锚固力拉伸辅具夹持直径:Φ13～Φ40mm;
6.10、钢绞线拉伸辅具加持直径:标配15.2mm,其它规格定制
6.11、上下压盘尺寸:Φ160mm;
6.12、活塞*大移动速度:70mm/min;
6.13、下横梁调整速度:120mm/min;
6.14、供电电源:380V±10%/50Hz;油泵电动机功率1.1kW;横梁上下移动电动机功率0.55kW;
6.15、主机重量:2600kg;
6.16、油源控制柜重量:120kg。
设备配置:
7.1、 600KN四立柱双丝杠油缸下置式主机一台;
7.2、 油源控制柜一套;
7.3、 高精度压力传感器一支;
7.4、 试验专用辅具配置:
7.4.1、螺纹钢及锚固力拉伸试验专用辅具一套;
7.4.2、锚杆拉伸专用辅具一套;
7.4.3、15.2mm钢绞线拉伸专用辅具一套,其它规格选配;
7.4.4、锚索拉伸专用辅具一套
7.4.5、Φ160mm锚杆用托盘压缩专用压缩辅具一套
7.5、 HST人机对话式试验机专用高性能数显测试系统一套;
7.6、 微型打印机一台。
功能介绍:
8.1、全系统无电位器等可调器件,用户使用方便;
8.2、系统全数字设计,精度高、稳定、**;
8.3、系统采用数字调零和参数标定;
8.4、试验结束后,系统自动求取试验结果;
8.5、显示方式简单明了,易于操作;
8.6、显示方式:试验过程动态实时显示试验力、加载速度、峰值、试验曲线同时实时在液晶屏幕上显示;
8.7、限位保护:具有程控和机械两级限位保护功能;
8.8、过载保护:当负荷超过额定值的3～5%时设备自动停止工作;
8.9、LMW-600D屏显式矿用锚杆(锚索)拉力试验机通过网络可以查询、打印、浏览试验数据。
