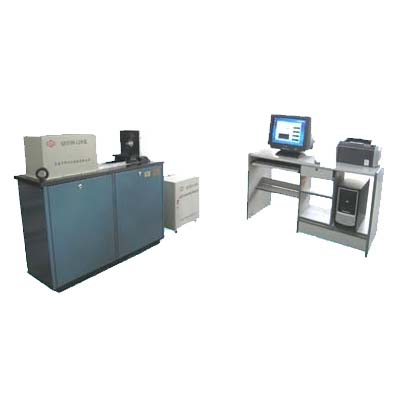

QBN—L系列紧固件综合性能扭转拉力试验机主要用来完成对各种材料或零部件的拉扭复合力学性能进行研究、测试及检验,尤其是对于各种连接件、紧固件的测试、检验、评估紧固件性能和确定其生产工艺及装配性能有着重大的意义。也可对金属、非金属材料或零部件进行常规扭转试验、程控扭转试验、恒切应力速率试验、恒切应变速率试验等。它广泛应用于汽车、航空、航天、电力、石油等领域。
该系列产品是我公司历时多年进行研究并**先在国内研制成功的*新产品,填补了国内这一领域的空白,是我公司的专利产品。
主要功能及特点:
具有扭转试验功能。该功能主要用来测试试件的抗扭转特性。能够测绘被试件的扭转性能曲线,分析并测试切变模量、规定非比例扭转应力、屈服点、上下屈服点、抗扭强度、非比例切应变、*大非比例切应变、断裂点等其它重要的性能参数。
具有扭转—拉伸试验功能。该功能主要用来测试紧固件在复合力作用下的力学性能。能够测绘被试件的扭矩、轴向力及扭角这三个参数之间的性能曲线,研究、测试、检验及评估紧固件的紧固性能。
具有螺纹紧固件摩擦力试验功能。该功能主要用来测试螺纹紧固件总摩擦系数、支承面摩擦系数、螺纹摩擦系数与扭矩、扭角及轴向力之间的性能曲线。研究、测试、检验及评估不同的垫圈(或垫片)、螺母对紧固性能的影响。
具有程控扭转试验功能,以完长时保载试验、残余扭角(扭力)试验、低周扭转疲劳试验等,过程数据可以通过设置自动记录保存,对长时试验可以无人值守。
具有恒切应力速率试验功能。
具有恒切应变速率试验功能。
具有自锁螺母自锁性能的试验功能(需配置自锁螺母试验夹具)。
具有较完备的保护功能,如过载保护﹑断裂失效保护、各参量(扭矩、轴向力、转角、转速等)的任意设置保护﹑电机过流保护等等,许多保护参量可依据不同试验的要求可以进行灵活配置。
采用计算机测控技术,配有功能强大的测量、控制及数据处理软件包。可完成测量通道、试验过程的控制管理;数据采集、数据处理保存及打印、各参量之间关系曲线绘制及打印;统计处理各参数的平均值、*大值、*小值、极差、标准差等。
技术参数:
型号 | QBN50-L50 | QBN100-L100 | QBN200-L150 | QBN500-L200 |
项目 |
*大总扭矩(N.m) | 50 | 100 | 200 | 500 |
总扭矩相对误差 | *大扭矩的1%—**范围内优于示值的±1%或±0.5% |
*大扭矩(N.m) | 50 | 100 | 200 | 500 |
扭矩相对误差 | *大扭矩的1%—**范围内优于示值的±1%或±0.5% |
*大轴力(kN) | 50 | 100 | 150 | 200 |
轴力相对误差 | *大轴力的1%—**范围内优于示值的±1%或±0.5% |
*大扭角 | N×360° |
扭角分辨率 | 0.1°或0.05° |
扭转速率 | 0-3600°/min |
加载方向 | 正反两个方向 |
夹头间距(mm) | 0-500 |
夹持范围(mm) | M4~M16、φ6~φ12 |
