一、主要用途
本款试验机可对金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业,以及高等院校、科研机构、技术监督、质检站所等部门。
可根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破,可检测材料的屈服强度、抗拉(压、弯)强度、延伸率、非比例强度、弹性模量等参数。
WDW微机控制电子**试验机(门式)的控制系统软件采用基于WINDOWS操作系统作为平台,具有运行速度快,界面温和,操作简单等特点,可满足不同材料的试验测量需要。如有特殊要求,软件可定做,并可按用户要求扩展软件功能。
二、测量系统
负荷测量:采用0.05%FS高稳定性、高精度轮辐式拉压传感器,配以高性能的测量放大系统,保证了试验力的高分辨率。
试样变形测量:通过大变形测量系统或电子引申计(小变形测量),采用24位A/D转换单片机采集系统,经计算机控制数据处理,实现试样的变形测量。
位移测量:采用2000P/R高精度光电编码器与精密丝杠同轴转动,通过数字电路实现衡量位移(即上下夹头相对位移)的测量。
三、传动控制系统

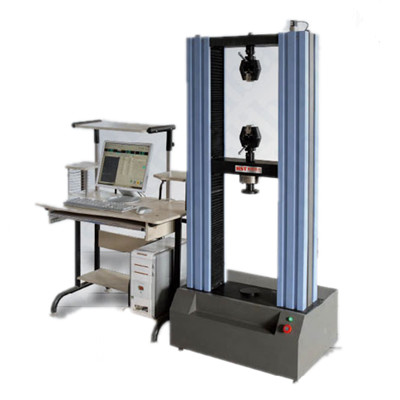

WDW微机控制电子**试验机(门式)采用双空间门式结构,上空间拉伸,下空间压缩、弯曲。主机部分由立柱、上横梁、中横梁、工作台组成门式框架,调速系统安装在工作台下部,由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转,滚珠丝杠副驱动中横梁,带动拉伸附具(或压缩、弯曲附具)上下移动,实现试样的加荷和卸载。该结构具有高刚度、**率、传动稳定等优点。
四、试验力控制系统
WDW微机控制电子**试验机(门式)的试验力控制系统采用计算机结合先进的电子技术、实现标准化、单元化控制,具有加载平稳、测量准确、采集频率高等特点。自动采集处理试验数据,绘制多种曲线并打印试验报告。
五、保护装置
具有过载、过流、漏电等保护功能。
六、详细参数列表
产品名称 | WDW微机控制电子**试验机(门式) |
|
产品型号 | WDW-5 | WDW-10 | WDW-20 | WDW-50 | WDW-100 |
|
结构形式 | 门式结构 |
|
*大试验力(KN) | 5 | 10 | 20 | 50 | 100 |
|
试验力级别 | 1级 |
|
试验力测量范围 | 2%--**FS |
|
试验力示值相对误差 | ≤示值的±1% |
|
力分辨率 | 1/300000 |
|
位移测量装置 | 光电编码器 |
|
位移示值相对误差 | ≤示值的±1% |
|
位移分辨率(mm) | 0.01 |
|
位移速率调节范围(mm/min) | 0.05-500无极调速 | 0.05-300无极调速 |
**保护装置 | 机械限位保护和软件过载保护 |
|
有效拉伸空间(mm) | 800 | 700 | 650 |
有效压缩空间(mm) | 750 | 650 | 600 |
有效试验宽度(mm) | 350 | 400 | 450 |
楔形夹具夹持方式 | 手动加紧 |
|
压缩附具(mm) | 压盘直径φ120或定制 |
|
主机外形尺寸(mm) | 690×380×1650 | 690×380×1650 | 690×380×1650 | 755×355×1780 | 825×600×1950 |
|
主机电源 | 0.5KW/AC220V±10% | 0.5KW/AC220V±10% | 0.5KW/AC220V±10% | 0.75KW/AC220V±10% | 1KW/AC380V±10% |
|
主机重量(KG) | 320 | 320 | 340 | 420 | 560 |
|
