一、主要用途
WE-B数显式式液压**试验机主要用于金属材料的拉伸、压缩、弯曲等力学性能试验,增加简单的附件后可对水泥、混凝土、砖、瓦、橡胶及其制品进行检测。

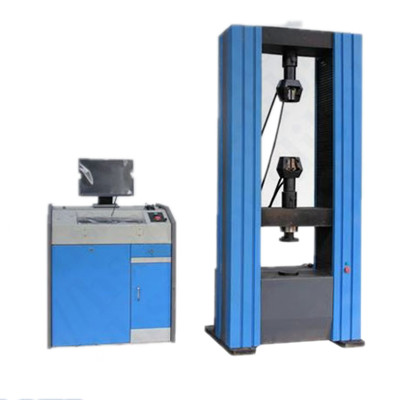

本款试验机由双立柱双丝杠油缸下置式主机及琴式油源控制柜组成。拉伸空间位于主机上方,压缩、弯曲试验位于主机下方即中横梁和工作台之间。数显式液压**试验机的试验空间的调整通过移动中横梁来实现, 中横梁升降采用链条传动。手动调整送油阀进油量来实现材料的拉伸、压缩、弯曲等试验。试验完成后自动求取材料的*大力、抗拉强度等试验结果。
二、性能特点
1、特制超厚钳口座在钳口夹持试样时、使钳口完全包容在钳口座体内,使试样夹持更加可靠,杜绝了因钳口座浅而呈喇叭状变形损坏的可能,大大提高了设备的使用寿命。
2、在钳口座和钳口卡板之间增加了耐磨衬板,杜绝金属拉伸过程中氧化皮掉入,致使钳口座斜面划伤的现象,使夹持过程更顺滑,加成更牢靠。
3、WE-B数显式液压**试验机测控系统运行速度快、界面温和、具有多种试样信息输入模式,可满足不同材料的测试。对于相同条件的试样一次输入多个自动生成。
4、试验力显示全程分辨率不变,以确保实验数据测量的准确性。
5、试验数据(试验力、加载速率)和试验曲线随试验过程动态实时屏幕显示。
6、实验结束后实验数据自动分析、自动存储和打印。
7、当负荷超过慢量程的2%-**是自动过载保护停机。
8、分解试验日期可自动查询相关历史记录。
9、WE-B数显式液压**试验机软件预留数据接口,方便于试验室间隔局域联网,便于试验数据管理。
三、详细技术参数
产品型号 | WE-100B | WE-300B | WE-600B | WE-1000B |
主机结构形式 | 双立柱双丝杠油缸下置式结构 |
*大试验力 | 100kN | 300 kN | 600 kN | 1000 kN |
试验机级别 | 1级 |
试验力测量范围 | 2%-** |
试验力示值 相对误差 | ≦示值的±1% |
活塞*大移动速率 | 70(mm/min) |
横梁调整速度 | 120(mm/min) |
活塞*大行程 | 250mm |
控制方式 | 手动加载 |
有效拉伸空间 | 650mm |
有效压缩空间 | 550mm |
立柱间距 | 540mm | 540mm | 540 | 650mm |
夹紧方式 | 手动夹紧(可选配液压夹紧) |
圆试样夹持直径 | φ6-φ26mm | φ6-φ26mm | φ13-φ40mm | φ13-φ40mm |
扁试样夹持厚度 | 0-15mm | 0-15mm | 0-15mm | 0-30mm |
扁试样夹持宽度 | 70mm | 70mm | 75mm | 75mm |
上下压盘尺寸 | φ160/204*204mm(选配) |
弯曲支辊间距 | 600mm |
弯曲支辊宽度 | 140mm |
**保护装置 | 机械限位保护和软件过载保护 |
主机外形尺寸(mm) | 810×560×2050 | 810×560×2050 | 830×580×2150 | 10600×660×2450 |
主机电源 | 0.55KW | 0.55KW | 0.55KW | 0.75KW |
油源控制柜外形尺寸(mm) | 580×5500×1280 | 580×5500×1280 | 580×5500×1280 | 580×5500×1280 |
控制柜电源 | 1.5 KW | 1.5 | 1.5 | 1.5 |
主机机重量 | 1900kg | 1900kg | 2100kg | 2800kg |
