一、主要用途
WEW-C微机屏显式液压**试验机主要用于金属材料的拉伸、压缩、弯曲等力学性能试验,增加简单的附件后可对水泥、混凝土、砖、瓦、橡胶及其制品进行检测。

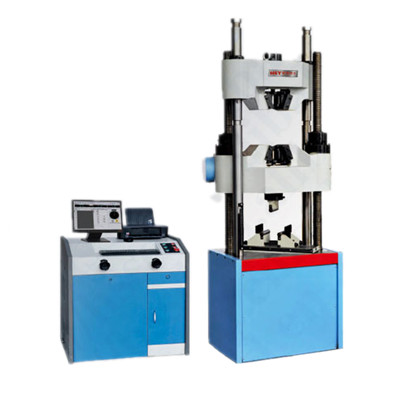

该款试验机由蜗轮蜗杆下置式主机及琴式油源控制柜组成,油泵采用意大利马祖奇进口低噪音高性能齿轮泵。拉伸空间位于主机上方,压缩、弯曲试验位于主机下方即中横梁和工作台之间。试验空间的调整通过移动中横梁来实现,中横梁升降采用蜗轮蜗杆传动。手动调整送油阀进油量来实现材料的拉伸、压缩、弯曲等试验。试验结束后自动采取材料的FM、REH、REL、RPO.2、RP1、RM和弹性模量E等实验结果。
二、性能特点
1、在钳口座和钳口卡板之间增加了耐磨衬板,杜绝金属拉伸过程中氧化皮掉入,致使钳口座斜面划伤的现象,使夹持过程更顺滑,加成更牢靠。
2、测控软件基于中文windowsXP操作系统平台,具有运行速度快、界面温和、菜单提示、鼠标操作、具有多种试样信息输入模式、可满足不同材料的测试。对已相同条件的试样一次输入批量自动生成,还可制作条件模板。
3、试验力显示全程分辨率不变,以确保试验数据测量的准确性。
4、WEW-C微机屏显液压**试验机实验数据(试验力、加载速率)和试验曲线随试验过程实时屏幕显示。
5、实验结束后试验数据自动分析、自动存储和打印。
6、当负荷超过满量程的2%-5%时自动过载保护停机
7、根据试验日期可自动查询相关历史记录
8、软件预留数据库接口,方便于实验室间局域联网,便于实验数据管理。
三、技术参数
产品型号 | WEW-300C | WEW-600C | WEW-1000C |
主机结构形式 | 蜗轮蜗杆油缸下置式结构 |
*大试验力 | 300kN | 600kN | 1000kN |
试验机级别 | 1级 |
试验力测量范围 | 1%-**FS |
试验力示值相对误差 | ≦示值的1% |
力分辨率 | 1/300000 |
变形测量装置 | 电子式引伸计 |
变形示值相对误差 | ≦示值的±0.5% |
位移测量装置 | 光电编码器 |
位移示值相对误差 | ≦示值的±1% |
位移分辨力 | 0.01mm |
活塞*大移动速度 | 70(mm/min) |
横梁调整速度 | 150(mm/min) |
控制方式 | 手动加载 |
**保护装置 | 机械限位保护和软件过载保护 |
有效拉伸空间 | 650mm |
有效压缩空间 | 550mm |
立柱间距 | 530mm | 650mm | 760mm |
夹紧方式 | 液压自动夹紧 |
圆试样夹持直径 | φ6-φ20mm | Φ10-φ30mm | Φ13-φ40mm |
扁试样夹持厚度 | 0-10mm | 0-15mm | 0-30mm |
扁试样夹持宽度 | 76mm | 80mm | 70mm |
上下压盘尺寸 | 204*204mm |
弯曲支辊间距 | 600 mm |
弯曲支辊宽度 | 140mm |
活塞*大行程 | 250mm |
主机外形尺寸(mm) | 1000×600×2365 | 1180×750×2633 | 1320×800×2965 |
主机电源 | 1.1KW | 1.1KW | 3K |
油源控制柜外形尺寸(mm) | 960×630×900 | 960×630×900 | 960×630×900 |
控制柜电源 | 1.5 KW | 1.5 KW | 1.5 KW |
主机机重量 | 3000kg | 3500kg | 6500kg |
