功能用途

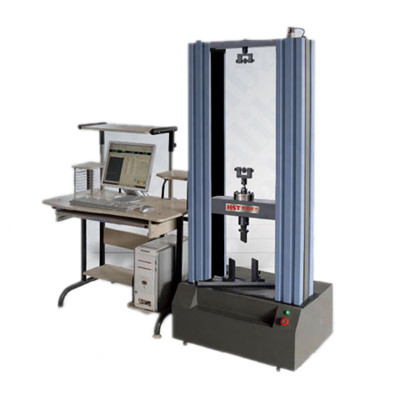

MWW系列微机控制人造板**试验机采用电动加荷、电子测量、数字调速、应用计算机进行实时控制。该机是针对人造板进行各种力学性能试验研制的,能够满足GB/T17657-1999人造板及丝面人造板理化性能试验方法,适用于《中密度纤维板》、《刨花板》、《胶合板》、《细木工板》进行纤维板、刨花板、胶合细木工板等自动求取平面抗拉强度、静曲强度、弹性模量、握螺钉力、内结合强度、表面结合强度、胶合强度、剪切性能等;并可自动打印试验曲线以及实验报告,是人造板生产企业及各级质检部门的理想测试设备。
动力控制系统
采用全数字伺服控制器,控制高性能的伺服电机驱动同步齿形带,带动两对高精度无间隙的精密丝杠传动,具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳的特点。
控制系统
采用计算机结合先进的电子技术、实现标准化、单元化控制,具有加载平稳、测量准确、采集频率高等特点。自动采集处理试验数据,绘制多种曲线并打印试验报告。
操作便利
在外置主机控制器上具体4个按键分别为快上、快下、慢上、慢下来比较方便的调整试验空间。
保护装置
根据不同的试验位置,可调节限位开关的位置,有效地防止夹具对撞。
具有过载、过电流、漏电等保护功能。
产品名称 | 微机控制人造板**试验机 |
产品型号 | MWW-5 | MWW-10 | MWW-20 | MWW-50 |
结构形式 | 门式结构 |
*大试验力(KN) | 5 | 10 | 20 | 50 |
试验力级别 | 1级 |
试验力测量范围 | 1%--**FS |
试验力示值相对误差 | ≤示值的±1% |
力分辨率 | 1/300000 |
位移测量装置 | 光电编码器 |
位移示值相对误差 | ≤示值的±1% |
位移分辨率(mm) | 0.01 |
位移速率调节范围(mm/min) | 0.05-500无极调速 |
**保护装置 | 机械限位保护和软件过载保护 |
有效拉伸空间(mm) | 800 | 700 |
有效压缩空间(mm) | 750 | 650 |
有效试验宽度(mm) | 350 | 400 |
楔形夹具夹持方式 | 手动加紧 |
夹具配置 | 1. 胶合强度测定和拉伸强度附具1套 2. 静曲强度级弹性模量附具一套(2组) 3. 握螺钉夹具1套 4. 内结合强度夹具1套(含5组) 5. 表面结合强度和表面胶合强度夹具1套(含5组) 6. 胶层剪切强度附具1套 |
计算机配置 | 品牌计算机 |
打印机设置 | A4幅面HP彩色喷墨打印机 |
软件配置 | 中文WINDOWSXP平台下的试验软件一套 |
主机外形尺寸(mm) | 690×380×1650 | 690×380×1650 | 690×380×1650 | 755×353×1780 |
主机电源 | 0.5KW/AC220V±10% | 0.5KW/AC220V±10% | 0.5KW/AC220V±10% | 0.75KW/AC220V±10% |
主机重量(KG) | 320 | 320 | 340 | 420 |
