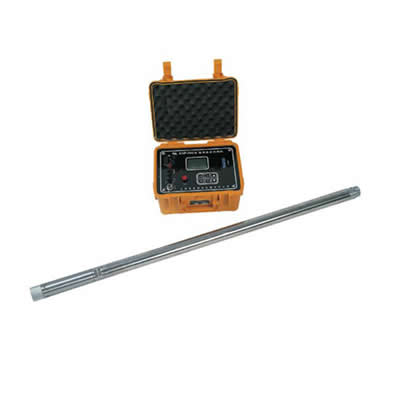

本仪器是一种新型的数据自动记录的经济型的数字井斜测量仪器,适用于非磁性矿区垂直或定向井(孔)的顶角和方位角的测量,也适用于非磁性矿区定向钻孔控制顶角、方位角的测量,可广泛应用于孔径大于40mm的工程、水文、油田、煤田、地质等领域钻孔的井斜测量。
一、主要特点1、采用高精度的重力加速度计和三维磁阻传感器组成仪器测量系统,灵敏度高、重复性好、体积小。
2、应用现代数字信号处理技术,准确计算顶角和方位角,使测量结果达到高精度的要求。
3、应用现代通信编码长线传输技术,实现长电缆数字信号可靠传输,提高仪器的抗干扰能力。
4、测斜探管取消了重锤摆动部件,使仪器抗震性能极大地提高;实际测点深度间隔及测点数可任意选择,提高了测量效率。
5、采用高亮度LCD图形显示方式,由6个控制键完成控制单元的人机交互操作,测量数据自动记录储存,无需人工干预。
6、键盘操作与显示界相面结合,使用更方便,选购微型打印机,还可进行现场打印测斜结果。
二、技术指标
| 1、测斜深度: | ≤1200米 |
| 2、测量范围与测量误差: | 顶角测量范围:0～50°,测量误差:±0.2° ;
方位角测量范围:0～360° ;
顶角1～3°时:测量误差:±5.0° ;顶角3～50°时,测量误差:±3.0° ; |
| 3、测量方式: | 定点测量,测点深度间隔及测点数任意确定 ; |
| 4、数据存储: | *大100组测量数据 ; |
| 5、电源: | 交流220V±10%,50Hz ; |
| 6、地面控制单元工作环境 | 温度:-10℃～50℃ ;
相对湿度:≤85% ; |
| 7、测斜探管工作环境 | 温度:0℃～55℃ ;
耐压:≤15MPa ; |
| 8、地面控制单元 | 外型尺寸:270×220×155(mm) ;
重量:2.4(kg) ; |
| 9、测斜探管 | 外型尺寸:Φ40×1600(mm) ; 重量:10(kg) 。 |
