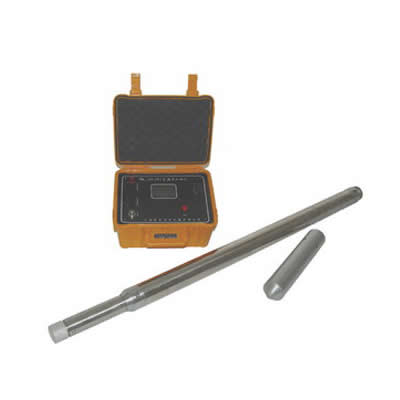

一、用途本仪器是本公司*新研制的、数据人工记录的、新型的数字井斜测量仪器,是公司传统测斜仪器的升级换代产品,可用于垂直或定向井(孔)的顶角和方位角的测量,也可用于定向钻孔顶角、方位角的测量,是非磁性矿区工程、水文、油田、煤田、地质等领域孔径大于54㎜的井斜测量的优选仪器。
二、主要特点1、采用进口高精度两维重力加速度计作顶角测量传感器,传感器分辨率达0.01度,能精确测量钻孔的倾斜顶角。
2、采用三维磁阻传感器检测地磁场信号,通过惯性导航系统的方式建立方位角数值计算数学模型测量计算方位角。
3、应用现代数字信号处理技术进行测量系统的机构、电气和机械参数误差分析,准确计算顶角和方位角,使测量结果达到高精度的要求。
4、采用新型A/D转换的单片机作为测斜探管数据采集系统,实现高精度数据采集。
5、应用现代通信编码长线传输技术,实现长电缆数字信号可靠传输,提高仪器的抗干扰能力。
6、测斜探管取消了重锤摆动部件,使仪器抗震性能极大地提高;实际测点深度间隔及测点数可任意选择,提高了测量效率。
7、采用高亮度液晶显示器显示测量结果,方便野外作业和数据现场记录。
三、主要技术指标及参数
| 1、测斜深度: | ≤1200米; |
| 2、参数测量范围与精度: | 顶角测量范围: 0～50°,测量精度:±0.2°;
方位角测量范围:0～360°;
顶角1～3°时: 测量误差:±5.0°;
顶角3～50°时,测量误差:±3.0°; |
| 3、测量方式: | 定点测量,测点深度间隔及测点数任意确定; |
| 4、记录方式: | 现场人工记录; |
| 5、工作电源: | AC 220V±10% ,50Hz; |
| 6、地面控制单元工作环境: | 温度:-10℃～50℃;
相对湿度:≤85%; |
| 7、测斜探管工作环境: | 温度:0℃～55℃;
承压:≤15MPa; |
| 8、外型尺寸与重量: | 地面仪器:270×220×155 (mm);2.4 (kg);
测斜探管:Φ54×1345(mm);13.5 (kg)。 |
